Conception de transformateurs haute fréquence

La fonction d'un transformateur est de changer le niveau de courant/tension d'entrée en un autre niveau tout en conservant la même puissance.

Fonctions électriques

• Transformation de la tension : V1 → V2
• Isolement
• Mesure

Exemple :

Transformateurs SMPS : Flyback, Forward, Push Pull, Half Bridge, Full Bridge, Dual Active Bridge, transformateurs LLC.
Transformateurs d'impulsion

• Transformateurs Gate Drive
• Bus de données 1553

Transformateurs de courant

Transformateur multi-impulsions pour alimentation 400Hz
Transformateur 50/60 Hz pour les marchés de niche


Exxelia SVM conçoit des selfs et inductances pour limiter les courants de ripple haute fréquence (ex. 5 mH, 15 A à 40 kHz ; 10 mH, 10 A). Des inductances LCL à fil Litz rectangulaire sont également disponibles, jusqu’à 360 A continu et 510 A crête (50 Hz–3,5 kHz).

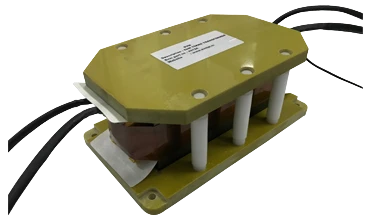

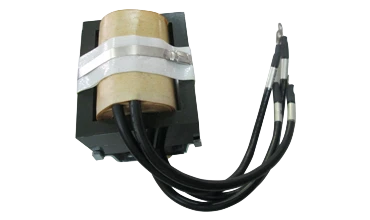

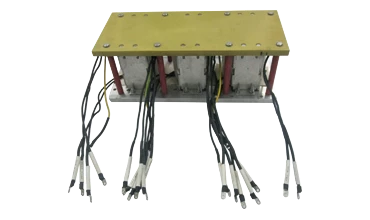

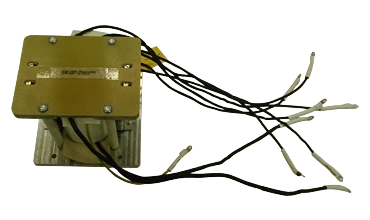

Exxelia SVM conçoit des transformateurs jusqu’à 100 kHz et 500 kW. Des modèles personnalisés sont disponibles, tels qu’un transformateur sec 30 kVA (~30 kHz, 50 kV DC) ou un modèle haute tension 80 kVA, 20 kHz, ±25 kV.

Exxelia SVM propose des transformateurs d’isolement efficaces et conformes aux normes IEC et UL, par exemple un modèle 3 kVA, 230 V / 50 Hz.

Exxelia SVM développe des transformateurs SMPS dans plusieurs topologies (flyback, push–pull, forward, gate drive, pulse), jusqu’à 500 kHz. Les conceptions couvrent différentes géométries de noyaux (EE, EFD, ETD, PQ, etc.) et divers conducteurs (fils émaillés, triple isolés, Litz, torsadés).

Oui. Exxelia SVM sert des marchés exigeants (défense, médical, VE, communications) et garantit le respect des normes de sécurité et réglementaires.

Exxelia SVM propose une large gamme de composants : transformateurs haute fréquence, SMPS, transformateurs linéaires, inductances & selfs, réacteurs, transformateurs de courant et solutions sur mesure, couvrant les applications basse et haute fréquence.

Exxelia SVM PRIVATE LIMITED s'engage à satisfaire ses parties prenantes en fournissant des produits de qualité et en les livrant dans les délais, conformément aux exigences de ses clients et aux réglementations en vigueur. Cet objectif peut être atteint grâce à l'implication de tous les acteurs de l'organisation et à l'amélioration continue de l'efficacité de ses systèmes de gestion de la qualité.

Exxelia SVM s'engage à protéger, préserver et améliorer les aspects de l'environnement sur lesquels elle a un contrôle ou une influence.

Ces objectifs seront atteints grâce à l'engagement :

• Lutter contre les déchets et la préservation de l'environnement par la prévention de la pollution.
• Améliorer continuellement l'efficacité de son système de gestion environnementale.
• Respecter les exigences légales et autres exigences applicables.
• Préserver les ressources telles que le pétrole, l'eau, l'électricité, les matériaux d'emballage, etc.
• Sensibiliser les employés au maintien d'un environnement sans pollution.
• Maintenir une communication ouverte avec le public et les autres parties prenantes concernant l'environnement, la santé et la sécurité.

Exxelia SVM est une organisation certifiée ISO 9001:2015 et ISO 14001:2015 et se conforme à toutes les lois et réglementations en vigueur.

Nos ingénieurs qualité et production sont certifiés IPC-WHMA-A-620C (Exigences et acceptation des assemblages de câbles et de faisceaux de fils), IPC J-STD-001 (Exigences pour les assemblages électroniques soudés), IPC-A-610 (Acceptabilité des assemblages électroniques) et IPC-A-600 (Acceptabilité des circuits imprimés).

Les produits Exxelia SVM sont certifiés UL pour les systèmes d'isolation.
Numéro de dossier UL : E251904

• Systèmes d'isolation de bobines et de transformateurs de classe 130 (B) désignés CIS.04, SIS-130
• Systèmes d'isolation électrique de classe 155 (F) désignés SIS-155-1

Conformité aux normes de sécurité et réglementaires

• CEI 60601-1, UL 60601, ES 60601-1:2005
• CEI 61558-2-13, IEC 61558-2-4
• UL 5085-1, UL5085-2

Normes de fiabilité

• CEI 62211 Niveau B (Test de vibration, Test de chute, Test d'humidité, Test de soudabilité, Test de cycle thermique, Test de vibration continue)
• Conformité aux réglementations ROHS, REACH et Emballage.
• Exxelia SVM est membre agréé de BOMcheck pour les déclarations de conformité réglementaire.
• L'équipe d'Exxelia SVM travaille en étroite collaboration avec ses clients et fournisseurs afin d'établir les normes de qualité les plus strictes.

Pour transformer vos concepts en réalité grâce aux composants magnétiques, Exxelia SVM joue un rôle essentiel dans la conception de vos produits où le magnétisme est un élément crucial. En d'autres termes, Exxelia SVM est votre partenaire stratégique pour vos composants magnétiques spéciaux.

Le groupe Conception et Technologie d'Exxelia SVM travaille en étroite collaboration avec votre équipe d'innovation pour comprendre les spécifications, la criticité et les délais de mise en œuvre du projet.

Conception

• Électrique, électronique, mécanique (bobines, pinces et supports)
• Capacités de conception et de simulation pour inducteurs, transformateurs, transformateurs de courant à effet Hall, actionneurs et solénoïdes.
• Convertisseurs de puissance et stabilisateurs pour équipements médicaux.
• Conception et développement de composants moulés, stratifiés, revêtus de poudre époxy, nickelés et dorés, argentés, brasés et étamés, de barres omnibus flexibles et autres composants emboutis.

Connaissances, expertise & techniques

• L'équipe d'Exxelia SVM conçoit et transforme vos idées en composants finaux.
• Modélisation MATLAB et FEMM, et simulation thermique de composants magnétiques.
• Fiabilité des composants évaluée par cycles thermiques, tests de vibrations aléatoires et tests de chute d'emballage pour le transport et la manutention.
• Tests de charge pour inductances de forte intensité et transformateurs de puissance linéaires afin de contrôler l'échauffement sous charge réelle.

Assistance à l'utilisation finale et aux applications.

• L'équipe d'Exxelia SVM accompagne ses clients et leur propose des solutions pour leurs applications finales.

Banc d'essai fonctionnel développé pour un banc d'essai haute puissance à fréquence variable, destiné à tester les transformateurs et les inductances.
Topologies : pont complet, demi-pont, push-pull, pont direct avec dispositif de charge.

Banc d'essai pour transformateurs Flyback

• Fréquence : jusqu'à 133 kHz
• Puissance nominale : jusqu'à 250 VA

Banc d'essai pour transformateurs haute fréquence

• Fréquence : jusqu'à 100 kHz
• Puissance nominale : jusqu'à 25 kVA

Formes d'onde :

Laboratoire conforme aux normes de sécurité UL

• Essai de décharge partielle jusqu'à 100 kV CA
• Banc d'essai d'impulsions jusqu'à 100 kV CC (impulsions d'éclairage et de commutation)
• Essai de charge jusqu'à 50 kVA (fréquence de fonctionnement : 50 Hz)
• Essai de rigidité diélectrique CA et CC
• Analyseur magnétique LCR de précision pour la mesure de l'inductance, de la capacité et de la résistance
• Essai de polarisation CC pour inductances
• Enregistreur de données de température

Atelier de fabrication de composants magnétiques

• Machines à bobiner CNC multibroches
• Équipements de test automatiques (ATE)
• Machines à bobiner les feuilles de cuivre
• Imprégnation sous vide Usine

Capacité de fabrication de bus bars

• Machine de gélification automatique sous pression (moulage de résine)
• Poinçonneuse à tourelle CNC Amada
• Cintreuse CNC Amada
• Presse pneumatique AIDA pour le découpage et le formage
• Machine de découpe de film PET CNC
• Presse à chaud pour le contrecollage
• Installation de revêtement en poudre
• Installation de galvanoplastie
• Installation de brasage par résistance et de soudage sous pression
• Machine d'insertion d'écrous et de goujons PEM

Intégration verticale en amont

• Fil de Litz rond jusqu'à 350 A
• Fil de Litz rectangulaire type 8 jusqu'à 350 A
• Composants de presse
• Fabrication de bobines pour thermodurcissables et thermoplastiques
• Atelier d'outillage sophistiqué
• Installation d'emboutissage pour contrecollage
• Plateaux d'emballage thermoformés

Machines spéciales (SPM)
Conception de gabarits, montages et machines spéciaux pour la fabrication de produits personnalisés
